 Заголовок сообщения: Строю экспедиционник
СообщениеДобавлено: 19 ноя 2012, 17:21
Не в сети
Аватара пользователя

Зарегистрирован: 15 июл 2012, 21:19
Сообщения: 446
Вот и меня не прошла мимо чаша сия. ))

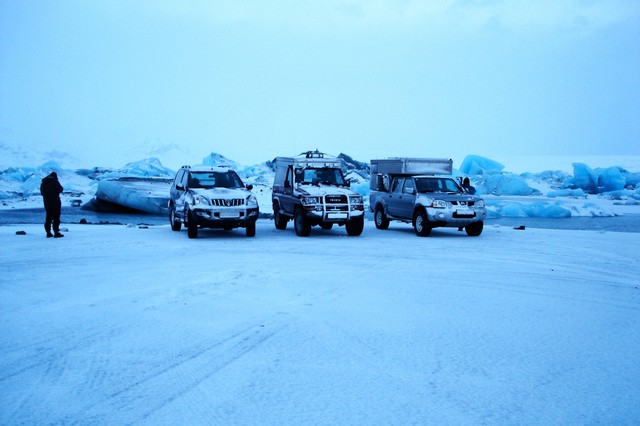

Машинка более-менее подготовлена и проверена уже не в одной экспедиции (http://long-way.ru/forum/viewtopic.php?f=23&t=73), теперь решил делать жилой модуль.

Машина-машиной, но спать и жить в комфорте тоже нужно. И порой, это не менее важно чем проходимость.
Посему, решил строить экспедиционный жилой модуль в кузов.
Долго смотрел на готовые варианты, смотрел на Геокемпер, но все не то. В итоге понял, что нужного мне варианта нет, поэтому решение одно, строить самому.
Начал подробно изучать вопрос...

Кстати хочу сначала сказать спасибо за консультации и помощь ребятам с пикапклуба - http://www.pickupclub.ru/forum/member.php/6463-vvr и http://www.pickupclub.ru/forum/member.php/10931-AVEwild

В общем начал строить свой жилой модуль. Сделал чертеж, расчеты и вперед.

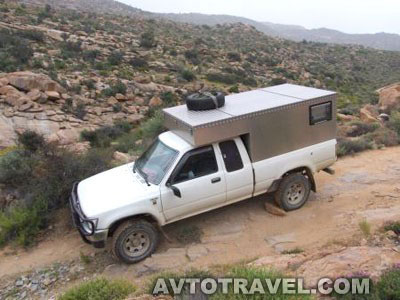

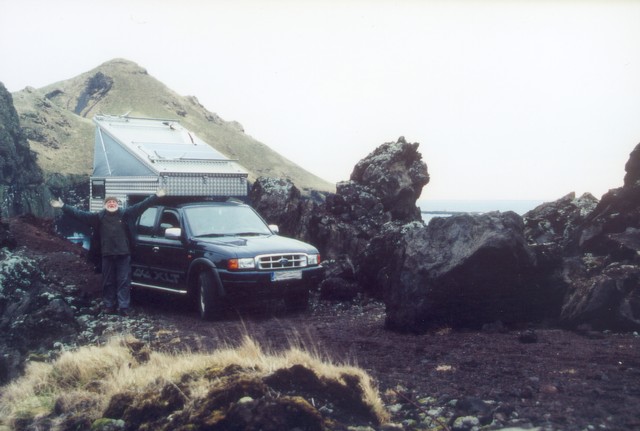

Каркас будет из алюминиевого профиля который потом будет обшиваться алюминиевой рифленкой. За образец взят заморский вариант экспедиционных модулей -








- Примерно такой, надеюсь будет результат.

Мой вариант будет по сути таким же, но дешевле.
Чертежи все сделал, каркас уже делают на заказ, потом обшивка.
Внутри буду делать утепление и внутреннюю обшивку и планировку.

Внутри планирую -
стол и места для сидения;
душевая кабина с туалетом;
кухонный модуль;
шкафчики, полочки, ящички.

_________________
http://andrew-dovgan.livejournal.com/

http://www.adovgan.com/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Строю экспедиционник
СообщениеДобавлено: 19 ноя 2012, 19:07
Не в сети
Аватара пользователя

Зарегистрирован: 15 июл 2012, 21:19
Сообщения: 446
прагнозируемый вес готовой конструкции примерно 180-200 кг

_________________
http://andrew-dovgan.livejournal.com/

http://www.adovgan.com/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Строю экспедиционник
СообщениеДобавлено: 20 ноя 2012, 11:02
Не в сети
Аватара пользователя

Зарегистрирован: 15 июл 2012, 21:19
Сообщения: 446

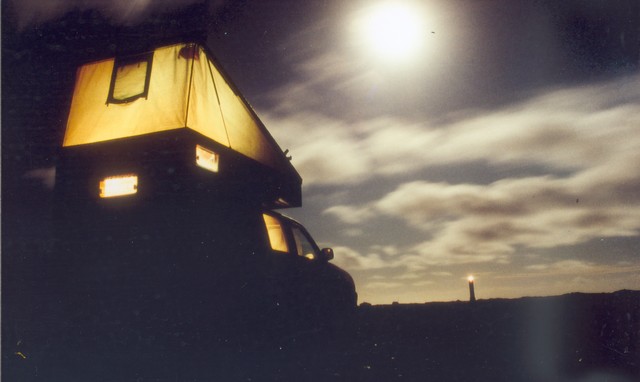

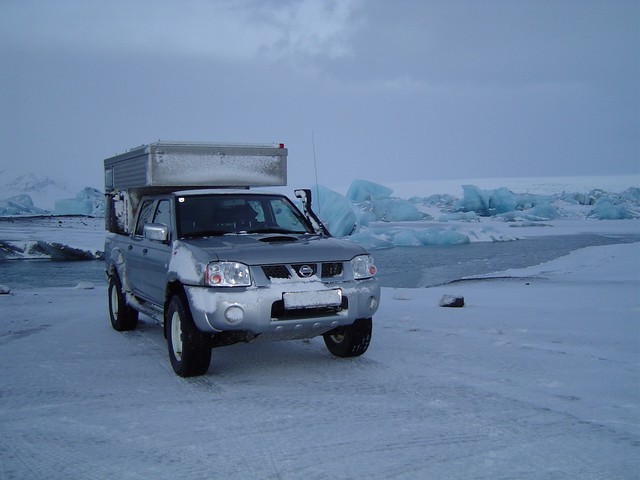

Еще фото




_________________
http://andrew-dovgan.livejournal.com/

http://www.adovgan.com/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Строю экспедиционник
СообщениеДобавлено: 20 ноя 2012, 11:42
Не в сети
Аватара пользователя

Зарегистрирован: 15 июл 2012, 21:19
Сообщения: 446


_________________
http://andrew-dovgan.livejournal.com/

http://www.adovgan.com/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Строю экспедиционник
СообщениеДобавлено: 20 ноя 2012, 14:43
Не в сети
Администратор

Зарегистрирован: 15 июл 2012, 16:36
Сообщения: 12

_________________
http://andrew-dovgan.livejournal.com/

http://www.adovgan.com/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Строю экспедиционник
СообщениеДобавлено: 20 ноя 2012, 14:46
Не в сети
Администратор

Зарегистрирован: 15 июл 2012, 16:36
Сообщения: 12

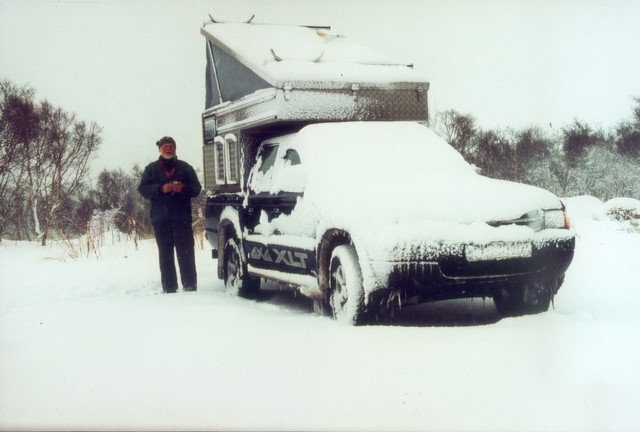

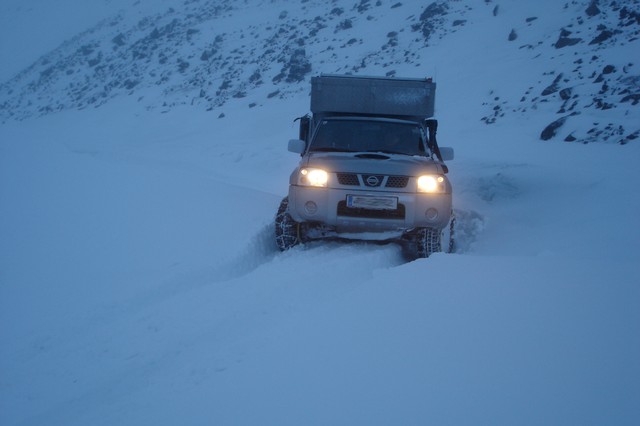

Модуль зимой -








_________________
http://andrew-dovgan.livejournal.com/

http://www.adovgan.com/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Строю экспедиционник
СообщениеДобавлено: 21 ноя 2012, 10:42
Не в сети
Аватара пользователя

Зарегистрирован: 15 июл 2012, 21:19
Сообщения: 446

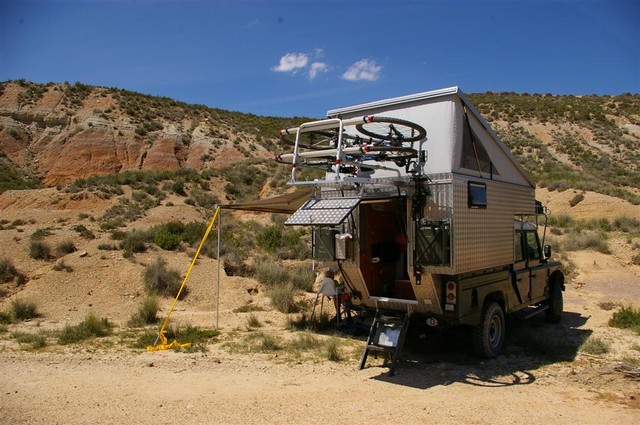

такой же модуль на Дефе -


_________________
http://andrew-dovgan.livejournal.com/

http://www.adovgan.com/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Строю экспедиционник
СообщениеДобавлено: 21 ноя 2012, 20:36
Не в сети
Аватара пользователя

Зарегистрирован: 15 июл 2012, 21:19
Сообщения: 446
Внутри модуля кроме прочего, планируется сделать и сан отдел с душем и туалетом.

Примерно такая будет планировка -

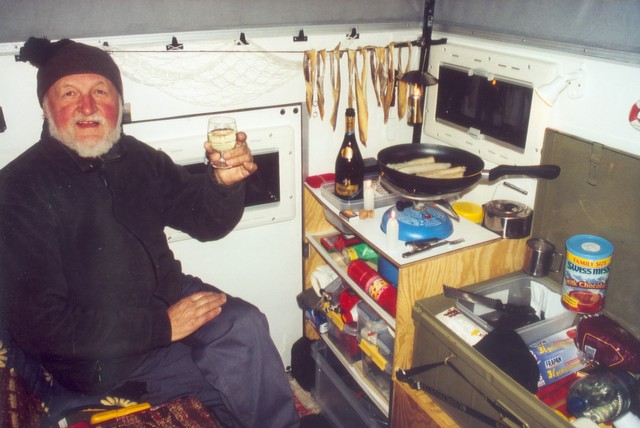

На фото внутренности модуля Геокемпер -

Размер этого модуля примерно такой же как и я делаю. Ну только с той разницей, что у меня крыша подъемная.

Как видите, места там внутри полно. И это просто фото.
А в реальности, когда попадаешь внутрь то вообще не верится что такой маленький домик настолько просторный внутри.

_________________
http://andrew-dovgan.livejournal.com/

http://www.adovgan.com/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Строю экспедиционник
СообщениеДобавлено: 21 ноя 2012, 20:36
Не в сети
Аватара пользователя

Зарегистрирован: 15 июл 2012, 21:19
Сообщения: 446

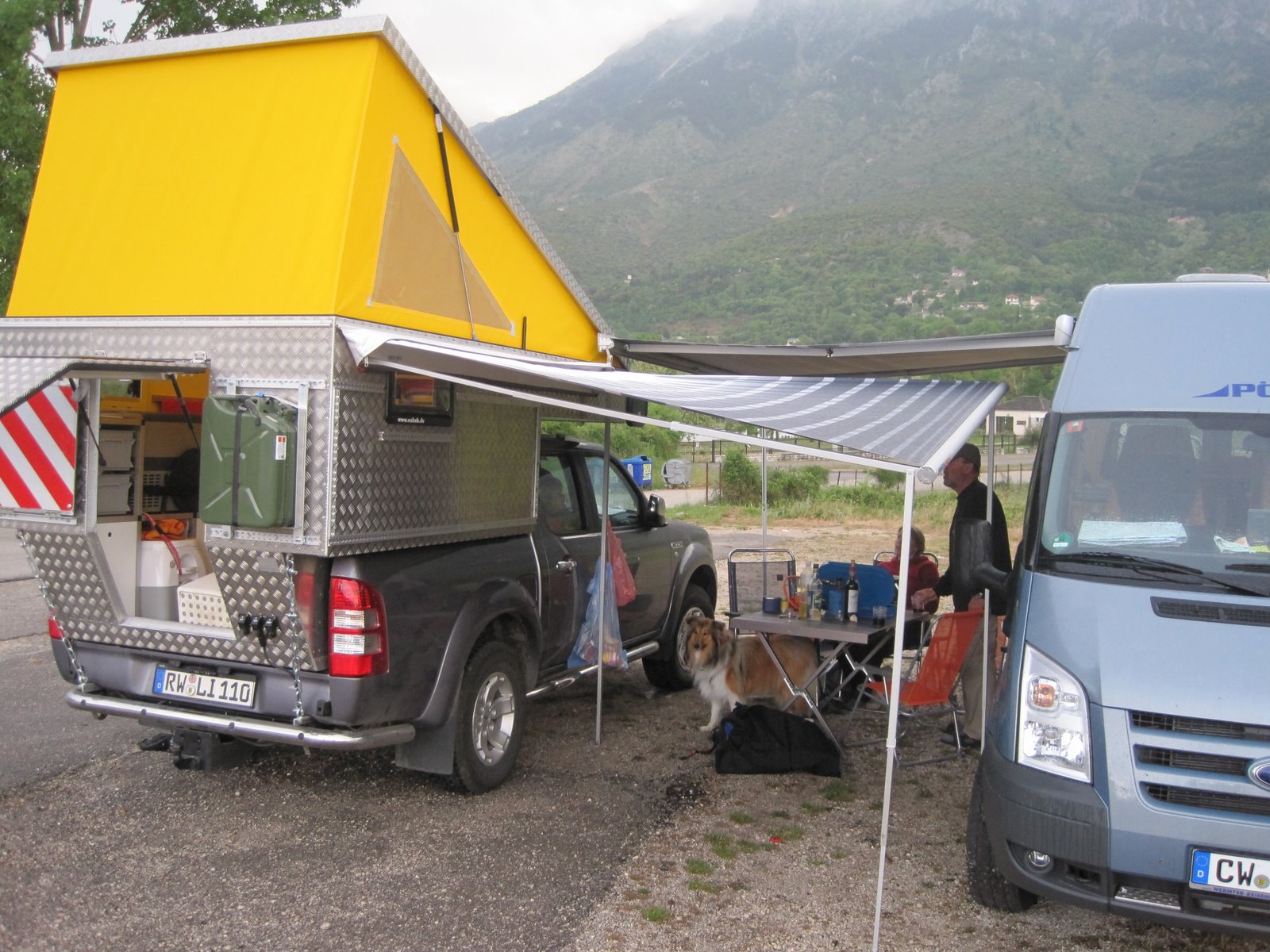

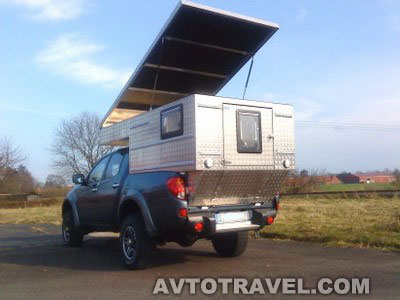

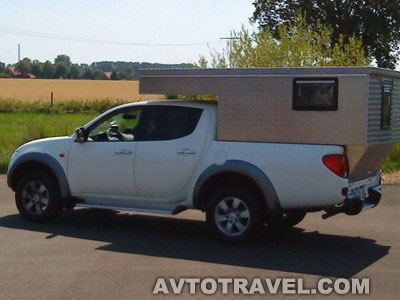

импортный вариант в таком же размере -


я конечно такого гламура не сделаю, но принцип тот же.

_________________
http://andrew-dovgan.livejournal.com/

http://www.adovgan.com/


Вернуться к началу
 Профиль

 Заголовок сообщения: Строю экспедиционник - II. Каркас
СообщениеДобавлено: 11 дек 2012, 11:05
Не в сети
Аватара пользователя

Зарегистрирован: 15 июл 2012, 21:19
Сообщения: 446
Строю экспедиционник - II. Каркас

Строительство экспедиционника успешно продвигается. :)
Каркас экспедиционного модуля почти готов.
Материал алюм профиль 5х3 - 2мм.
Добавится еще несколько усилений и все. Дальше крепление и первые испытания. Потом обшивка, утепление, интерьер.

Профиль 3см на 5 см, толщина 2 мм. Все крепления проварены по кругу.

Профиль располагали и вертикально, и горизонтально. Честно говоря это сварщик накосячил, пока я не следил. Должно было быть все вертикально, но он зачем-то расположил некоторые профиля горизонтально. Переделывать уже не стал, в общем это не большая проблема, точнее вообще не проблема. Для жесткости это скорее даже плюс. Единственное, с чем будет сложность, это с внутренней обшивкой, из-за разной толщины плоскостей.
Ну и утеплителя теперь придется делать не 3 см как я изначально рассчитывал, а 5 см. Что в общем тоже не так уж и плохо. :)

Вот сейчас выглядит каркас -

Кстати, вес каркаса, при том что он серьезно усилен и рассчитан на перевозку на боковых и заднем борту различных грузов, получился всего около 60 кг.
